Anwendungsgebiete für den RED-VMK

  • Auf dieser Seite sind einige der möglichen Anwendungen des RED-VMK beschreiben.

  •

    Automatisierungstechnik



    Der RED-VMK ist bestens für Anwendungen in der Automatisierungstechnik zugeschnitten.

    Hierbei kann er als:

    • Single Variante

    oder als

    • Redundante Variante

    betrieben werden.



    Die Single Variante

      Mit der Single Variante können Standard Automatisierungstechnik Anwendungen realisiert werden. Zur Entwicklung des Programmes wird der Visual Studio Compiler von Microsoft verwendet.

      Mit der im RED-VMK vorhandenen Projektierungssoftware kann der physikalische Aufbau der Anwendung projektiert werden, das heißt es werden I/O Signale, I/O Module und Feldbuskontroller definiert und miteinander verknüpft.

      Die Inbetriebnahme Funktionalität der Projektierungssoftware und die Debugging Möglichkeiten des Visual Studios unterstützen die Inbetriebnahme der Anwendung.

      Die Redundante Variante

      Mit der redundanten Version können Anwendungen realisiert werden die Hochverfügbarkeit benötigen. Auf diese Weise können Produktionsausfälle oder unerwünschte Reaktionen des zu steuernden Prozesses verhindert werden.

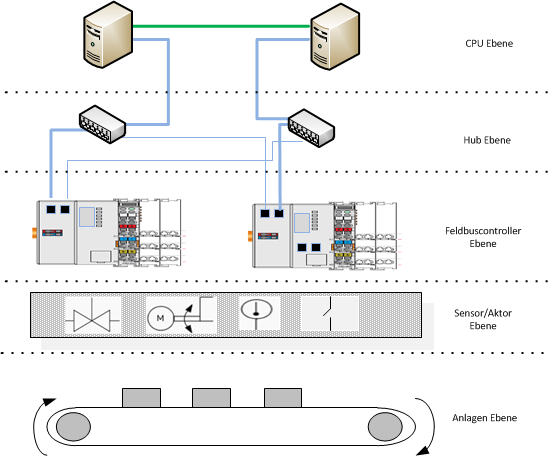

      Das folgende Bild zeigt ein Beispiel für den Einsatz einer hochverfügbaren RED-VMK Konfiguration im Zusammenhang mit einer Förderbandanwendung.

      Die CPU Ebene besteht aus zwei PCs. Es folgt die Netzwerkebene  mit redundanten Hubs. In der Feldbusebene können die Controller ebenfalls redundant aufgebaut werden.

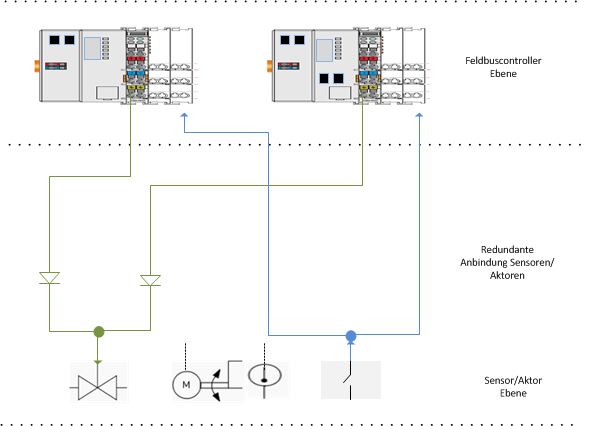

      In der Sensor/ Aktor Ebene sind die Schaltelemente untergebracht welche die Anlage betreiben.Die Ansteuerung der Sensoren/Aktoren kann ebenfalls hochverfügbar realisiert werden. Das folgende Bild zeigt den zweikanaligen Anschluss eines Ventils und den zweikanaligen Anschluss eines Schalters.

      Die RED-VMK Varianten in Bezug auf die Redundanzumschaltung

      Der RED-VMK arbeitet in zwei Varianten:

    • verwaltete Variante

    und

    • interpretierende Variante

    Die verwaltende Variante ist für Anwendungen geeignet bei der Umschaltzeiten von bis zu 100 ms keine Probleme für die Anwendung ergeben.

    Die interpretierende Variante ist für Anwendungen geeignet bei der Umschaltzeiten von bis zu 1ms und Echtzeitverhalten gefordert ist.

    Als Beispielanwendungen für die verwaltende Variante seien hierbei genannt:

    • Kühlwasserkreise
    • Trinkwasseraufbereitungen
    • Verkehrssteuerung
    • Füllstandsregelung
    • Temperaturregelung



      Maschinenbau

      Das folgende Bild zeigt eine hochverfügbare Hardware- und Softwarelösung zur Steuerung einer Werkzeugmaschine. Der Hersteller verwendet dabei nicht Standard Automatisierungskomponenten des Marktes, sondern entwickelt selbst die nötige CPU Platine mit der zugehörigen Peripherie.

      Diese Vorgehensweise ist oft eine preiswertere Lösung als die Verwendung einer kompletten Steuerung.

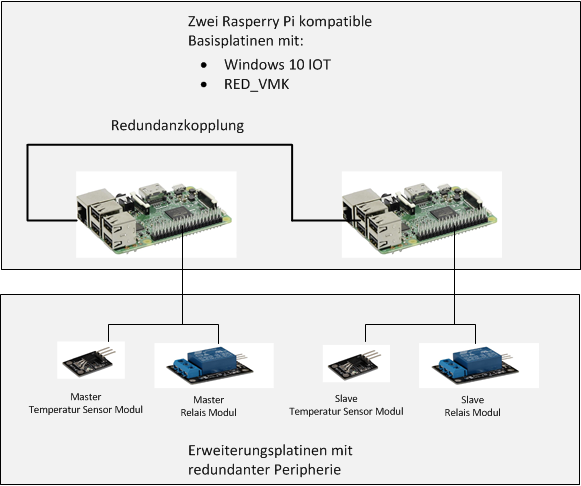

      Das Bild zeigt die Verwendung zweier Checkkarten Platinen (Rasperry PI, Beagle Bone Black). Die Checkkarten Platinen dienen als Basisplatinen. Der Hersteller entwickelt selbst die benötigten Zusatzmodule. Auf den Checkkarten läuft der RED-VMK mit zugehöriger Anwendersoftware.
